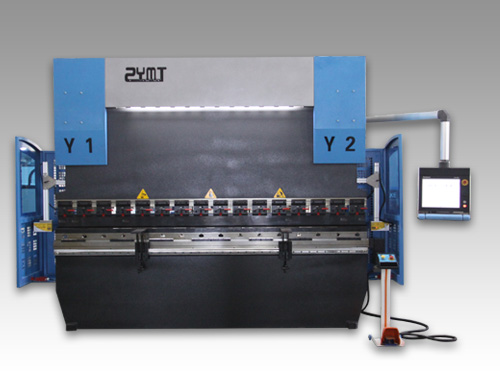

W67K Series
W67K Series
W67K Series 주요 특징
- 전체 강철 용접 구조, 진동 노화 기술로 내부 응력 제거, 고강도 및 우수한 강성.
- 유압 장치가 있는 토션 바.
- 통합 유압 시스템, 상부 변속기, 톤수 조정을 위한 압력 제어.
- 독립적으로 배치 된 풋 페달 스위치 및 비상 정지 버튼.
- 분할 된 상부 펀치, 멀티 V 다이.

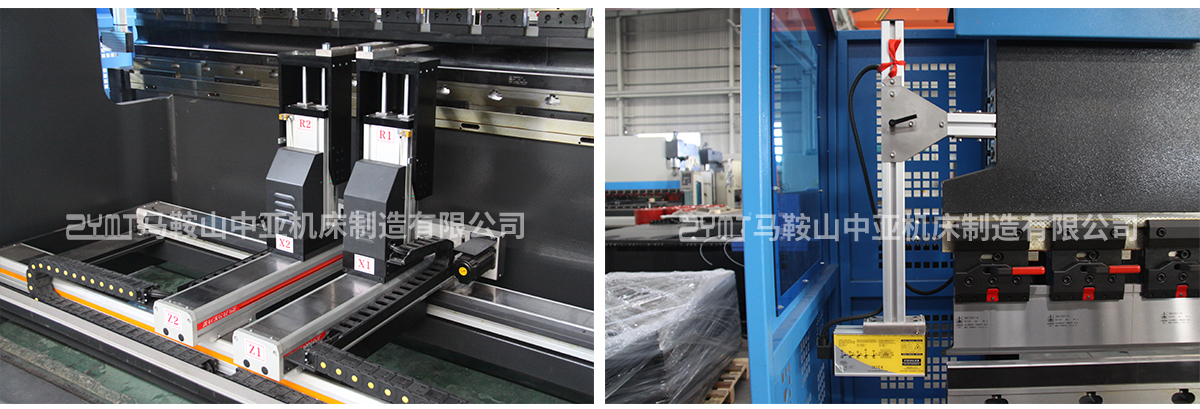

- 백 게이지 및 상부 램 이동 자동 제어, 수동 및 디지털 디스플레이 장치에 의한 미세 조정.
- 상부 펀치에는 비스듬한 강철의 단단한 처짐 보상 장치가 채택 되었습니다.
- 국제 표준 전기 및 스위치.

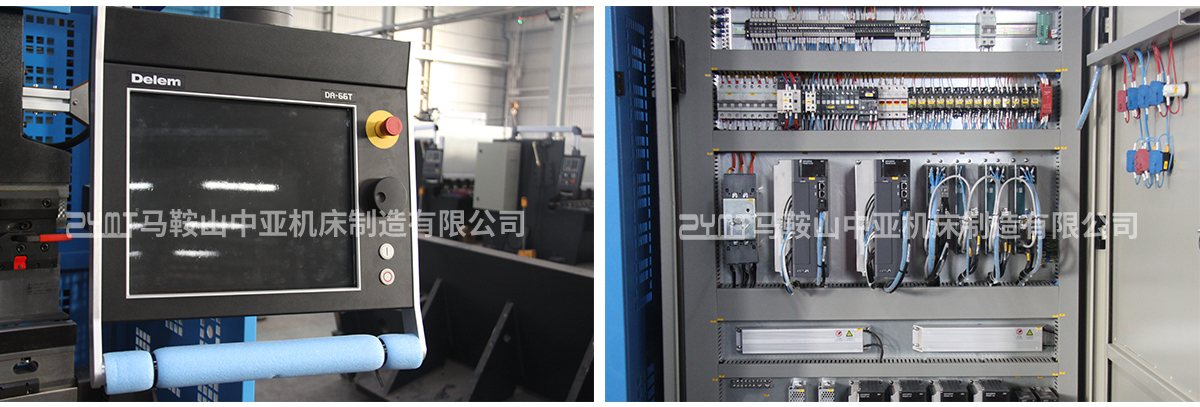

- 장착 가능한 NC 컨트롤러 : Estun E21/E200P, Delem DA41, Maper HT072, Elgo P40 ect.
- 제어 축 : 상부 랩(Y축), 백 게이지(X축)
표준 구성 사양 | |
| 유압 시스템 | 독일 BOSCH |
| 서보 모터 및 드라이브 | 난징 이스턴 |
| 격자 눈금자 | HEIDENHAIN, 독일, GIVI, 이탈리아 |
| 볼 스크류 및 선형 가이드 | HIWIN, 대만 |
| 주요 전기 부품 | 프랑스 SCHNEIDER |
| 벤치 보상 | 유압 보상 또는 기계적 보상 |
| 기타 | 가이드 레일이 있는 간단한 조정 가능한 사전 이동 브라켓 |

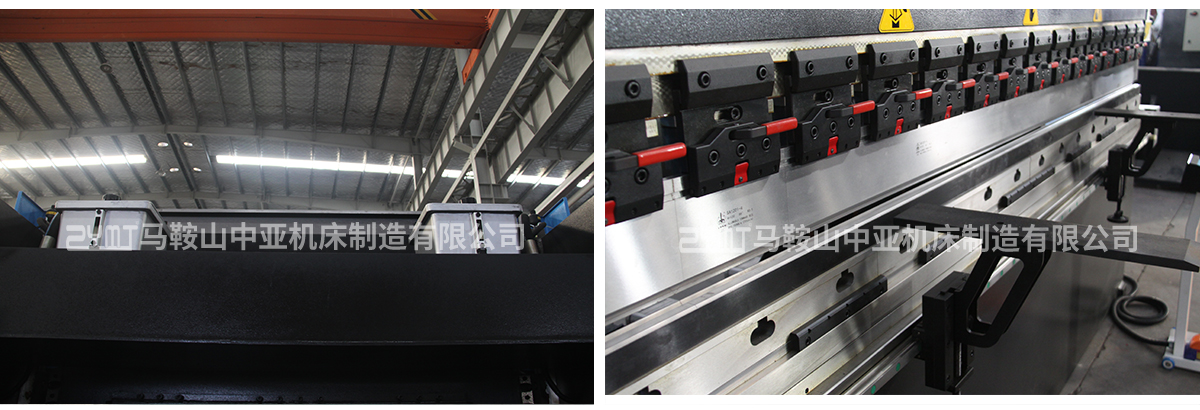

유압 편향 보상 메커니즘의 작동 원리
굽힘 과정에서 슬라이더와 공작물, 특히 반발력이 크고 오차가 큰 스테인레스 열간 압연판 사이의 일정한 변형으로 인해 굽힘 공작물의 각도가 일정하지 않습니다.
이 시리즈 벤딩 머싱은 작업대 유압 자동 편향 보상 메커니즘을 채택하고 작업대에 설치된 오일 실린더 세트로 구성되며 오일 실린더의 각 보상 위치는 슬라이더, 편향 곡선의 유한 요소 분석에 따라 다릅니다. 디자인 보상 테이블, 유압 보상은 이전 세 개의 수직판, 볼록 보상의 중립 버전 사이의 상대 변위 후, 그 원리를 달성하기 위해 강철 제체의 탄성 변형에 의해 달성되므로 양 워크벤치의 탄성 범위 내에서 보상을 실현할 수 있습니다.

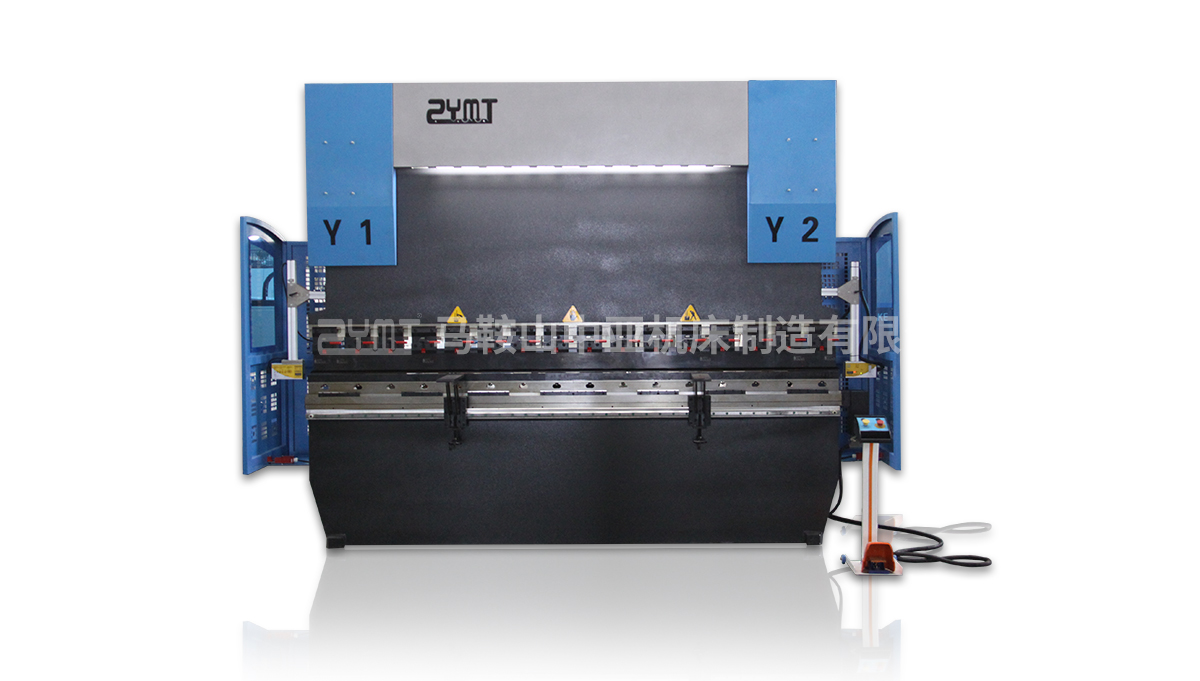

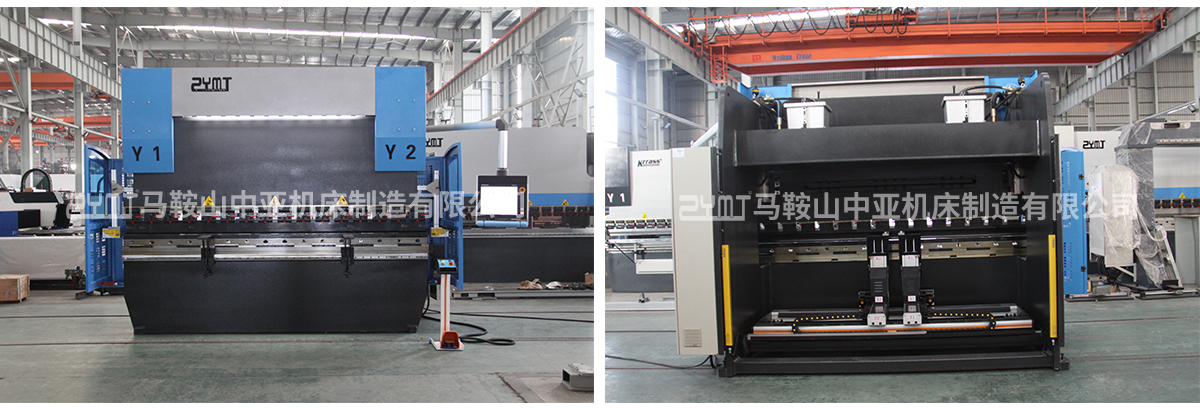

제품 이미지
제품 상세
ZYMT 소개
Maanshan Middle Asia Machine은 모든 유형의 유압 프레스 브레이크, 유압 절단 샤링 머신 및 유압 스윙 빔 샤링 머신의 생산을 전문으로 하는 판금 가공 기계의 전문 선도 제조 업체이자 글로벌 공급 업체입니다.
18 년
창립 기간
70000 ㎡
공장 면적
400 +
직원 수
고객 서비스
정수산기는 ZYMT 정식 한국총판으로 국내 자체 AS팀을 운영하고 있습니다.
설치부터 교육, 시운전, AS까지 신속하게 대응 해 드립니다.
